全鋼通風柜使用說明書

前 ??言

尊敬的客戶：

歡迎您使用梓凈通風柜,。

本公司生產的梓凈通風柜,，是根據歐美發達國家的高新技術和理念,，結合我國實驗室設備的實際現狀,，經專業技術人員的多年研發開發出的高科技產品,。

本產品基于人體工程的設計理念,，使產品達到了科學,、美觀,、舒暢,、耐用的高檔次實驗室設備的水平,。給予操作者最有效的人身保護，使實驗室的工作環境無比的優雅,、美觀,、舒適。

本產品根據材料的不同,，可分為全鋼通風柜,、玻璃鋼通風柜和鋼木通風柜。

根據結構的不同,，可分為單體和聯體式二種,。

通風柜的臺面選用能耐高溫、耐磨,、耐刮,、抗酸堿、抗老化,、抗沖擊,、防靜電、防火,、防紫外線照射,、無輻射、無毒,、使用壽命長,、堅硬、牢固,、經久不變形的進口優質材料制作而成,。

通風柜的通風系統是由多年工作經驗的高級暖通工程師設計而成，內設6mm抗倍特導流板,，采用了三段式導風,，處理了柜內任何死角的通風問題，使有毒,、有害氣體無處可藏,，全方位的保證了工作人員的身體安全。

通風柜的視窗：視窗口選用防爆型5mm鋼化玻璃，窗框和滑槽選用經高溫環氧樹脂表面處理的鋁合金型材制做,，滑槽三邊裝有毛條,，開啟采用力學原理中的重錘平衡法設計而成。整個視窗在開啟過程中,，上下滑動自如,，無任何異聲，可隨意停留,。有效的解決了卡死,、歪斜、異聲等傳統視窗的缺點,。

柜內配置30W凈化燈,，光度大于300LUX，能使工作人員在任何時間內都可工作,。

柜內配置模具一體化成型的PP水槽,，能方便工作人員的取水和清潔工作。

柜內配置專用殺菌燈,，可及時殺除細菌,。

在柜的下部設置有檢修門，無需搬動柜體便可進行改裝和維修,。

柜內可根據用戶的需求,，設計安裝氣咀、網架等小五金件,，更方便工作人員的工作,。

配電箱安裝在通風柜的下部，方便安裝人員的接線和修理人員的檢修,。

通風柜的控制面板是由專業技術人員精心設計,，專業生產廠家獨家生產，專為梓凈通風柜量身定做的,。它采用輕觸型,、智能化開關，能實現開機,、風機,、照明、插座,、殺菌,、風閥等多項控制，并且美觀耐用,。

在梓凈通風柜的設計制造中,，從設計開發,、原材料把關、生產制造與裝配到產品出廠與發貨,，都嚴格按照ISO9000的程序文件進行工作,，承諾做到出廠的梓凈通風柜是百分之百的合格產品。

選用梓凈通風柜是您的明智之舉,，在此衷心的感謝您使用梓凈通風柜,。

本說明書僅供使用者安裝和操作。請?jiān)诎惭b和使用前仔細閱讀此說明書,，并妥善保存,。

一、概述

廣州梓凈凈化設備有限公司研制的玻璃鋼,、全鋼,、鋼木及桌上型通風柜，是專為各類實驗室,、科研室及其它使用單位而專職專業設計的。具有超越市場的理念,，不但達到人性化,，而且科學、美觀,、舒暢,，給予操作者最有效的人身保護，也是操作者使用的完美產品,。

共有特性：

1.外形尺寸,，標準型：HL1200/1500/1800*850*2350㎜。

2.臺面選項：

a：12.7mm實芯理化板,，耐130℃高溫度,、耐酸堿及各種有機溶劑、耐磨,，防靜電,、無毒、無輻射,。

b：15mm環氧樹脂板,，耐600℃高溫、耐強酸堿及各種有機溶劑,，防靜電,、無毒、無輻射,。

c：20㎜陶瓷臺面,，耐1200℃高溫，不懼怕明火，耐各種強酸堿及有機溶劑,，堅硬,、耐刮磨，抗沖擊性強,，耐紫外線照射,，抗老化，無毒,、無輻射,，使用壽命極長！

3.有上下座分體及連體單元型,、多元型兩種類型,。

4.導流板內側用5㎜抗倍特板，三段式導風,，處理了柜內存在任何死角(特殊內襯可以訂做不銹鋼,、理化板或陶瓷板等)。

5.采用輕觸型,、智能化的開關,，多功能且美觀。

6.照明：30W凈化燈隱藏于頂板下,，光度≥300LUX,。

7.水咀：可旋轉型桌面式單口龍頭，表面環氧樹脂靜電噴涂經高溫處理,，進口瓷芯閥,，耐磨。

8.水槽：采用PP水槽,，由模具一體化成型,，耐酸堿。

9.插座：帶蓋歐式萬能插,，小巧,、美觀。

10.視窗：采用5㎜浮法鋼化玻璃,，防爆,，框由表面經高溫環氧樹脂靜電噴涂處理的鋁合金型材連接而成，耐磨,、輕滑,，有效解決了傳統卡死現象，可隨意停留,。

11.玻璃滑槽是一次成型的鋁合金槽,，三邊鑲有耐磨毛條,，上下推動玻璃輕滑且無噪音。

12.視窗開啟高度為200mm≤H≤750mm,。

13.通風柜內可根據客戶所需,，安裝氣咀及物架網等。

14.內側檢修門采用工業PPR條密封,，且耐酸堿,。

15.重錘設計，獨具匠心,，內藏道軌式,、簡單、輕滑,，避免了傳統后掛式,，解決了進行維修時的煩惱。

16.控制電箱安裝在下柜,，方便檢修,。

17.下柜具有儲藏各種藥品試劑的用途。

18.殺菌燈及電風閥,，非標配制品,。

二、規格/風量及阻力參數

1,、全鋼通風柜

框架：采用1.2mm厚度冷軋鋼板制作柜體；

鋼構件經酸洗,、磷化處理后,，表面經環氧樹脂粉沫噴涂,

高溫固化處理，能耐酸,、堿腐蝕,。

2、玻璃鋼通風柜

柜體采用高分子復合材料,，由模具一體化成型,，

耐腐蝕、防水,、美觀,，極人性化環保型的新產品。

3,、鋼木通風柜

柜體外部采用優質中纖板,，所有板材斷面均采優質PVC封邊防水處理,內置結構支架采用30*60*1.5mm鋼管制作，表面經酸洗,、磷化處理后,，靜電噴涂環氧樹脂粉沫,，180℃高溫固化處理。???

?三,、控制面板示意圖

四,、操作方法

1、 工作時,，首先合上配電箱內的總開關,，應檢查開關確保良好狀態。

2,、 在操作面板上輕觸開/關按鈕,，此時指示燈顯示紅燈為工作狀態。

3,、 如果要風機,、插座、燈等工作,，輕觸任何一個相應的按鈕即可,，指示燈顯示紅燈為工作狀態。詳細參看電子調風閥說明書,。

4,、 每個插座工作電壓為50HZ/～220V/10A。

6,、 風機視電機可取相應電壓50HZ/～220V或～380V,。

7、 停止工作時應先關掉支路電源,，再關掉電源箱內總電源,。

8、 若發現異?，F(xiàn)象,，要及時關掉電源箱內的總電源，找技術人員進行維修,。

9,、如需控制插座時必須外交流接觸器。

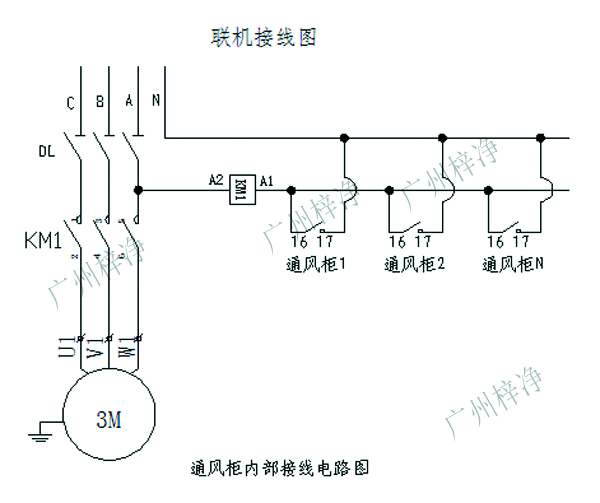

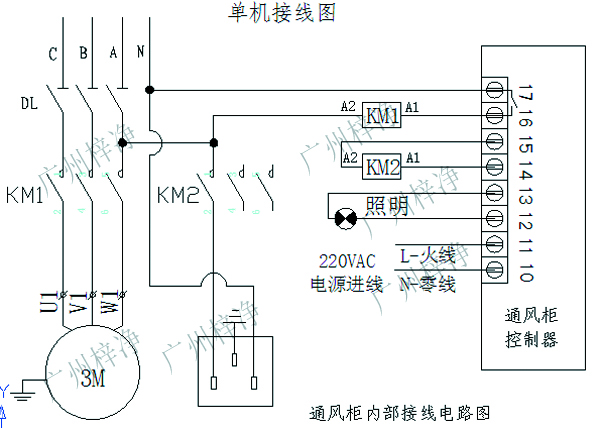

通風柜通風廚接電示意圖分單聯體和多聯體：
